02-UML图绘制工具

UML 设计模式 UML

发布时间 : 2024-11-02 09:57

字数:745 阅读 :

评论:

一、UML绘图工具
1. 1. IDEA自带插件：Diagrams
  1. 1.1 设置 Diagrams
  2. 1.2 使用 Diagrams
2. 2. UML绘制工具：Astah Professional

一、UML绘图工具

UML绘制工具有很多，这里仅介绍两种。

IDEA自带插件：Diagrams

用于查看类与类之间的关联关系
UML绘制工具：Astah Professional

专业的UML绘图工具，这里使用的是 Astah Pro 8

1. IDEA自带插件：Diagrams

1.1 设置 Diagrams

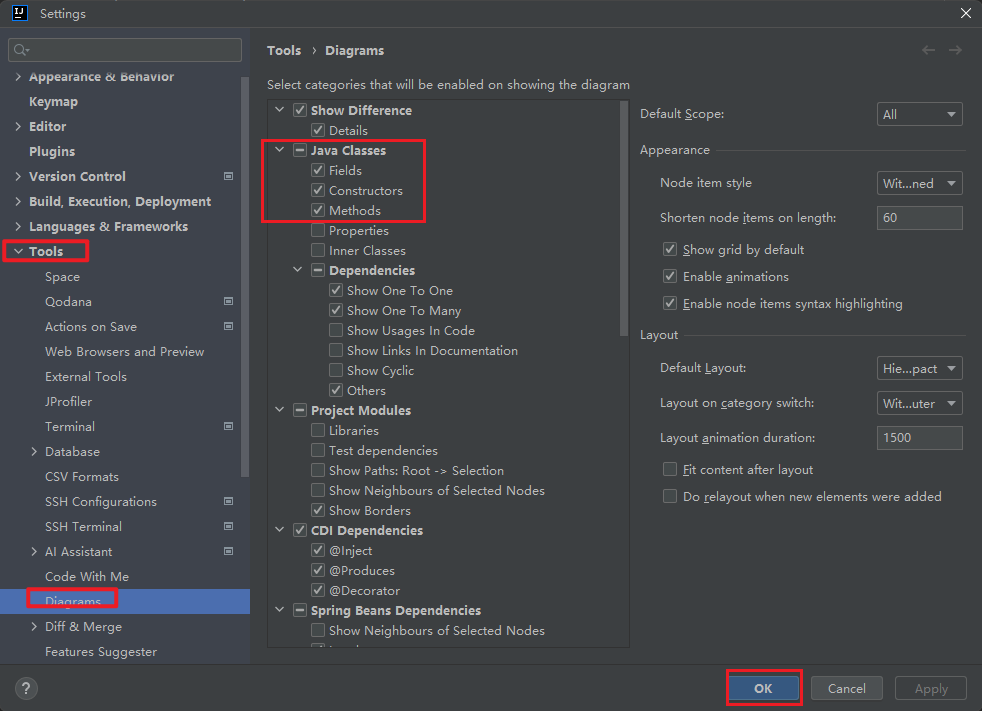

在idea中，依次打开 File –> Settings –> Tools –> Diagrams

设置Diagrams如下，选择： 字段、构造器、方法

设置 Diagrams

1.2 使用 Diagrams

1.2.1 示例代码

有如下三个类，Computer、Moniter 、Mouse

public class Computer {
	private Mouse mouse; //鼠标可以和computer分离
	private Moniter moniter;//显示器可以和Computer分离
	public void setMouse(Mouse mouse) {
		this.mouse = mouse;
	}
	public void setMoniter(Moniter moniter) {
		this.moniter = moniter;
	}

}

public class Moniter {

}

public class Mouse {

}

从代码可以看出，他们之间为 聚合关系（Aggregation），如果不知道什么是聚合关系，本篇后面会介绍。

1.2.2 使用IDEA查看UML关系图

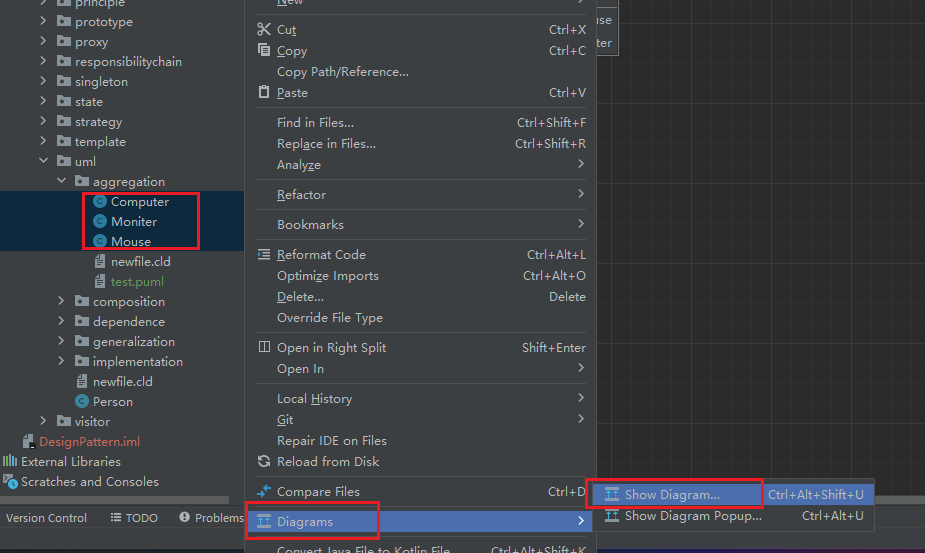

同时选中这三个类，鼠标右键选择 Diagrams ，然后选择 Show Diagram…

使用IDEA查看UML关系图

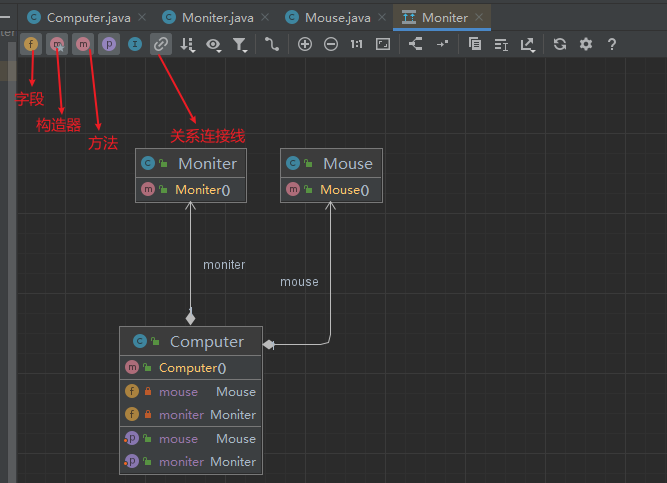

UML关系图

1.2.3 在UML图中添加类或接口

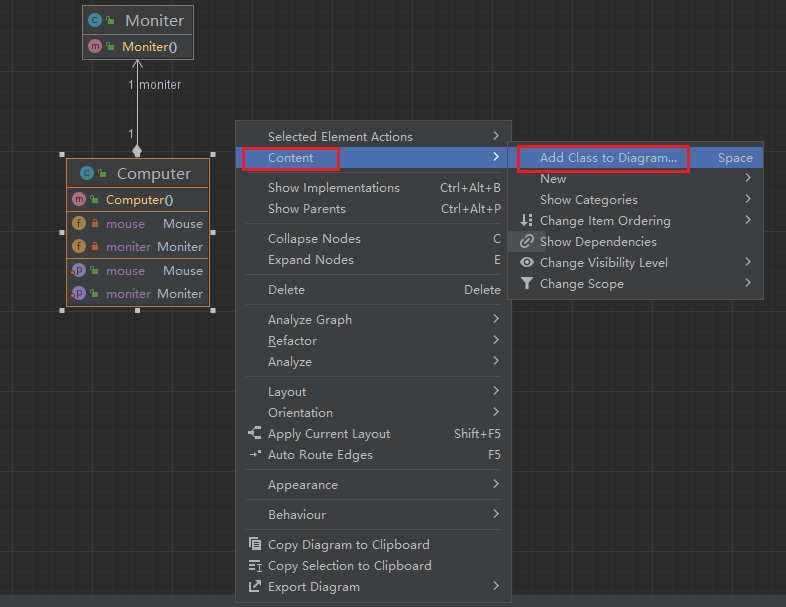

UML图中鼠标右键 –> Content –> Add Class to Diagram

在UML图中添加类或接口

找到要添加的类，选择它

添加类到UML图中

完成类在UML图中添加

2. UML绘制工具：Astah Professional

官网：http://astah.net/cn/

Astah Professional 是一款专业的UML绘图工具，除了绘制UML图以外，还可以绘制ER图、流程图和数据流图等，这里仅介绍它的安装、破解、汉化。

2.1 安装 Astah Pro

下载

百度网盘：https://pan.baidu.com/s/1Is0BpNy41uI5U9woFIVu_Q?pwd=0000

解压

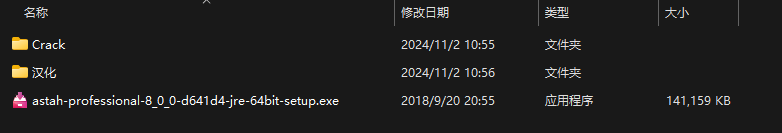

安装包

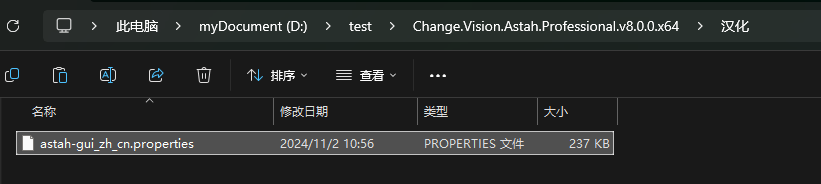

从上往下依次是：破解包、汉化包、安装文件

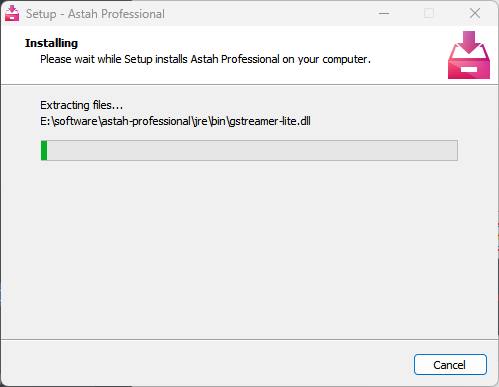

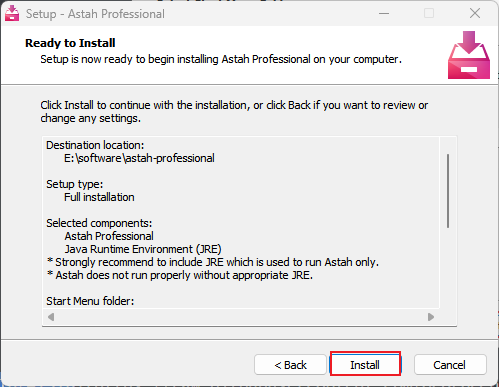

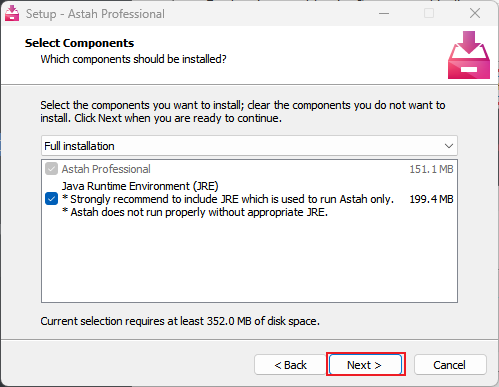

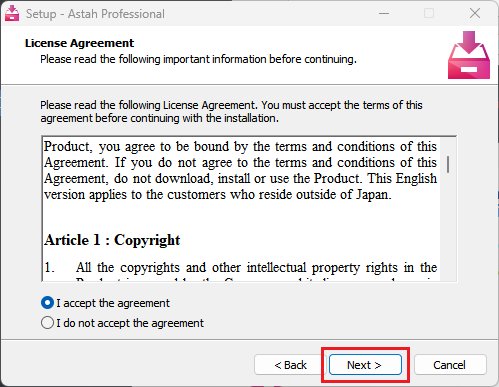

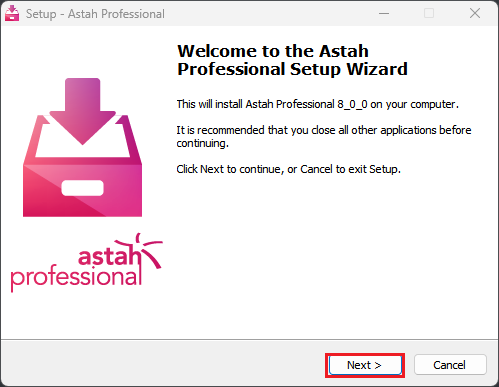

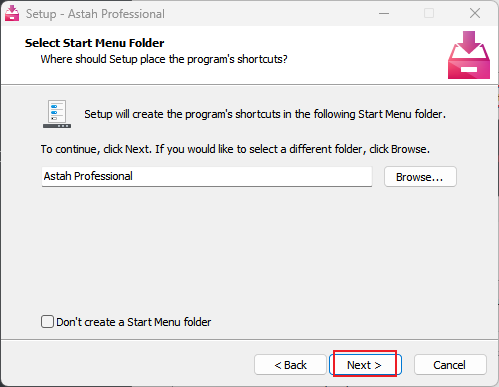

开始安装

首先确保你的电脑上有JDK环境，我的电脑上目前已安装并配置好了JDK8的开发环境

C:\Users\kd>java -version
java version "1.8.0_241"
Java(TM) SE Runtime Environment (build 1.8.0_241-b07)
Java HotSpot(TM) 64-Bit Server VM (build 25.241-b07, mixed mode)

选择语言
