一、UML 基本介绍

  • UML—-Unified modeling language UML（统一建模语言），是一种用于软件系统分析和设计的语言工具，它用于帮助软件开发人员进行思考和记录思路的结果
  • UML 本身是一套符号的规定，就像数学符号和化学符号一样，这些符号用于描述软件模型中的各个元素和他们之间的关系，比如类、接口、实现、泛化、依赖、组合、聚合等
  • 使用 UML 来建模，常用的工具有 Rational Rose、Astah Professional，也可以使用一些插件来建模

二、UML 图

画 UML 图与写文章差不多，都是把自己的思想描述给别人看，关键在于思路和条理，UML图分类：

  • 用例图（use case）
  • 静态结构图：类图、对象图、包图、组件图、部署图
  • 动态行为图：交互图（时序图与协作图）、状态图、活动图

**说明: **类图是描述类与类之间的关系的，是 UML 图中最核心的

三、UML类图

  • 用于描述系统中的类(对象)本身的组成和类(对象)之间的各种静态关系。
  • 类之间的关系：依赖、泛化（继承）、实现、关联、聚合与组合。

1. 为什么要用UML？类图的作用

UML展现了一系列最佳工程实践，这些最佳实践在对大规模，复杂系统进行建模方面，特别是在软件架构层次已经被验证有效。

类图的作用：

  • 在软件工程中，类图是一种静态的结构图，描述了系统的类的集合，类的属性和类之间的关系，可以简化了人们对系统的理解；
  • 类图是系统分析和设计阶段的重要产物，是系统编码和测试的重要模型。

2. UML 类图可见性符号的表示

  • 可见性
    • 公有（public） “+”
    • 受保护（protected） “#”
    • 私有（private） “-”

类与类之间的关系主要有六种：继承、实现、组合、聚合、关联 和 依赖，这六种关系的箭头表示都不一样

类图关系符号表示

3. 类的UML的介绍和画法

类的UML使用包含类名、属性、方法名以及参数。使用带分割线的长方形表示。

代码演示：

public class Person {
    public String name;

    protected int age;

    private String accommodation = "Earth";//住所

    public String getName() {
        return name;
    }

    public void setName(String name) {
        this.name = name;
    }

    public int getAge() {
        return age;
    }

    public void setAge(int age) {
        this.age = age;
    }

    public String getAccommodation() {
        return accommodation;
    }

    public void setAccommodation(String accommodation) {
        this.accommodation = accommodation;
    }
}

UML类图

UML类图

如上这个类图，Person类有三部分组成，分别是类名、属性和操作方法，下面一一进行介绍：

  • 类名

    就是Java类的名字， 如果是类是抽象类则类名显示为斜体！ 其他地方不做改动。

    Person

  • 属性名

    就是java中的成员变量，一个类可以零到多个属性，java中属性（成员变量）的修饰符，类型和默认值都可以在UML中体现出来。通常用的表达式如下：

    可见性 名称：类型[=默认值]

    • 在Java中可见性分为三类，分别是public、private和protected，在类图分别用+、-和#表示；

    • 名称为属性的名称；

    • 类型在java中有八种基本的数据类型（byte、short、 int、long、 float、 double、 char、 boolean）及String和一些自定义的类型。默认值如变量 accommodation 有初始值为 Earth！

  • 操作方法

    在java中类的操作方法也是有个通用的表达式如下：

    可见性 名称（[参数列表：参数1，参数2]）：返回类型[：void]

    可见性如上名称表达式的介绍，名称就是方法名，参数列表是可选的项，多参数的话参数直接用英文逗号隔开；返回值也是个可选项，返回值类型可以说基本的数据类型、用户自定义类型和void。如果是构造方法，则无返回类型！

4. 类之间关系UML的介绍和画法

4.1 泛化（Generalization）关系

泛化（Generalization）关系 ：空心箭头实线表示，箭头指向个人

泛化关系表示类与类之间的继承关系，类和类，接口和接口都可以是继承关系，父类称为基类或者超类，子类称为派生类。子类继承父类实现父类的所有功能，并拥有父类没有的功能！

**示例代码:**两个子类继承Person类

public class Person {
    public String name;

    protected int age;

    private String accommodation = "Earth";//住所

    public String getName() {
        return name;
    }

    public void setName(String name) {
        this.name = name;
    }

    public int getAge() {
        return age;
    }

    public void setAge(int age) {
        this.age = age;
    }

    public String getAccommodation() {
        return accommodation;
    }

    public void setAccommodation(String accommodation) {
        this.accommodation = accommodation;
    }
}

public class USAMan extends Person {
    private String language = "English";

    public  void sayHello(){

        System.out.println("Welcome to USA !");
    }
}

public class ChineseMan extends Person {
    private String skinColor = "yellow";

    public void sayHello() {
        System.out.println("欢迎来中国 !");
    }
}

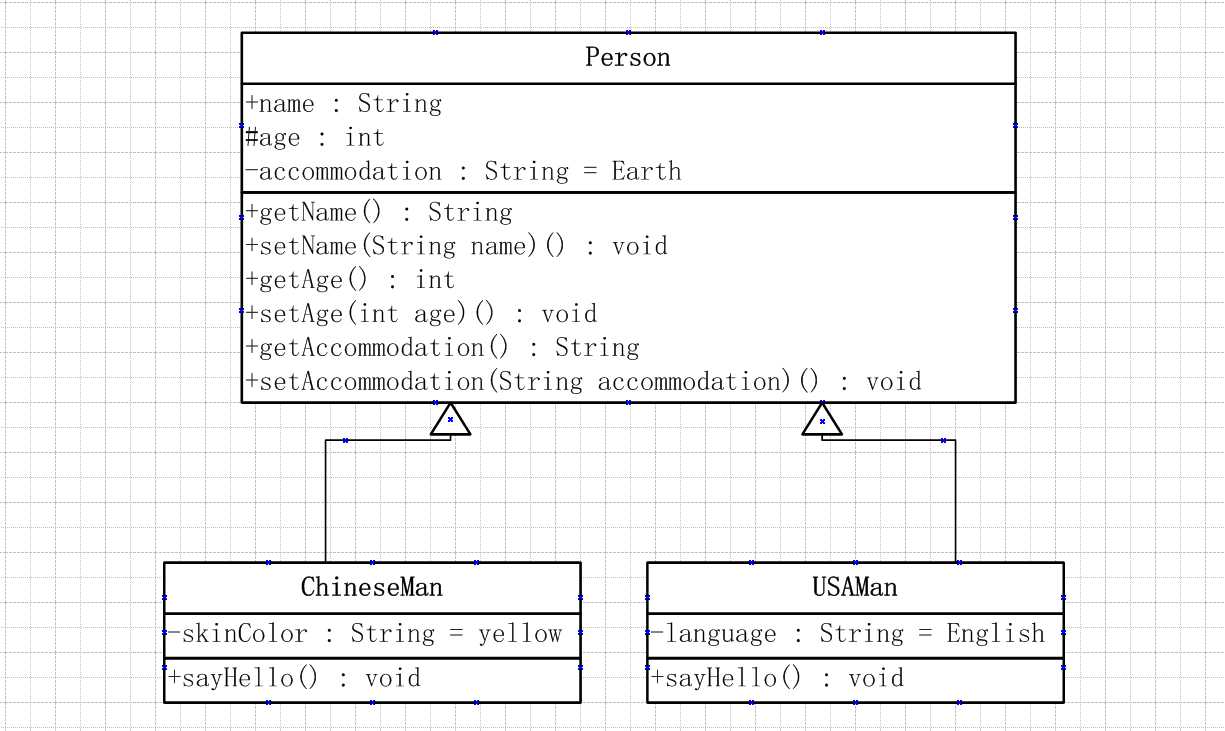

UML图

泛化关系UML图

4.2 实现（Realization）关系

实现（Realization）关系 ：空心箭头虚线表示，箭头指向约定的元素

实现关系就是java中的一个类和接口之间的关系，接口中一般是没有成员变量。所有操作都是抽象的，只有声明没有具体的实现。

示例代码

public interface Car {
    //车的牌子
    public void brand();
}

public class LandRover implements Car{
    @Override
    public void brand() {
        System.out.println("This is a LandRover");
    }
}

UML类图

实现关系

4.3 依赖（Dependence）关系

依赖（Dependence）关系：虚线箭头表示，箭头指向被依赖的对象

依赖关系是类与类之间最弱的关系，A元素变化会影响B元素，反之不成立。说简单点就是一个类使用了另一个类，这种关系具有临时性特征，一个类的改变由于另一类而受影响。

示例代码

public class ChineseMan extends LandRover {
    private String skinColor = "yellow";

    public  void sayHello(){
        System.out.println("欢迎来中国 !");
    }

    public void useCar(LandRover car){
        car.brand();
    }
}

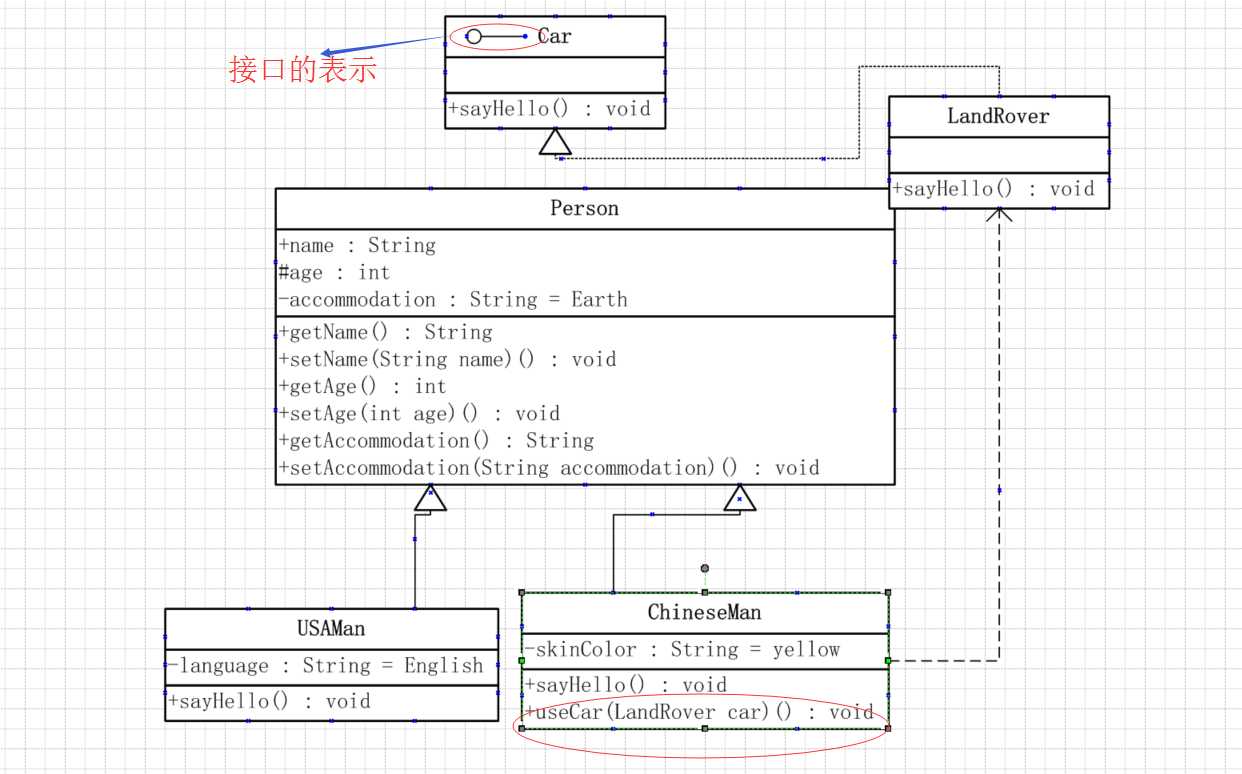

UML类图

依赖关系

4.4 关联（Association）关系

关联关系：实线箭头表示，箭头指向（也可以双向）被依赖元素

关联关系表示一个类和另一类有联系，它使一个类知道另一个类的属性和方法，被关联的元素间通常可以被独立的考虑。

  • 关联具有导航性：即双向关系或单向关系
  • 关系具有多重性：如“1”（表示有且仅有一个），“0…”（表示0个或者多个），“0，1”（表示0个或者一个），“n…m”（表示n到m个都可以），“m…*”（表示至少m个）

一对一的关联关系

public class YanAnMan {
    public ChineseMan cm;
}

一对一的关联关系

一对多的关联关系

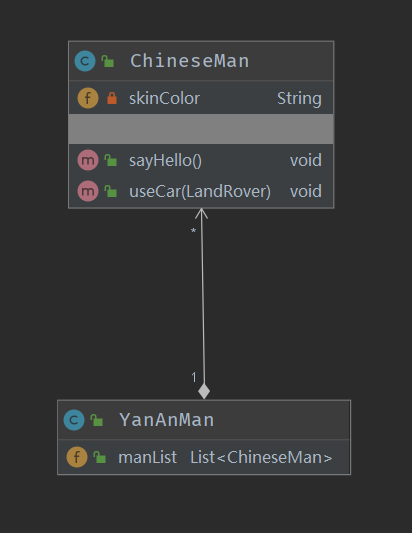

public class YanAnMan {
    public List<ChineseMan> manList;
}

一对多的关联关系

说明:

  • 1…1表示另一个类的一个对象只与该类的一个对象有关系

  • 0…* 表示另一个类的一个对象与该类的零个或多个对象有关系

  • 1…* 表示另一个类的一个对象与该类的一个或多个对象有关系

  • 0…1表示另一个类的一个对象没有或只与该类的一个对象有关系

4.5 聚合（Aggregation）关系

聚合（Aggregation）关系：带空心菱形头的实线表示，菱形头指向整体

聚合关系是整体和部分的关系，是一种强的关系，但是部分可以脱离整体而存在。是关联关系的一种。

例如电脑与鼠标, 显示器就是一种聚合关系
示例代码:

public class Computer {
    private Mouse mouse; //鼠标可以和computer分离
    private Moniter moniter;//显示器可以和Computer分离
    public void setMouse(Mouse mouse) {
        this.mouse = mouse;
    }
    public void setMoniter(Moniter moniter) {
        this.moniter = moniter;
    }
}

public class Moniter {

}

public class Mouse {

}

聚合关系

4.6 组合（Composition）关系

组合（Composition）关系：带实心菱形头的实线表示，菱形头指向整体

组合关系是聚合关系的一种变种，便是了更强的组合关系，它要求整体的对象代表部分对象的生命周期。

例如没个人都有头和脚, 那么头和脚与人之间就是组合关系

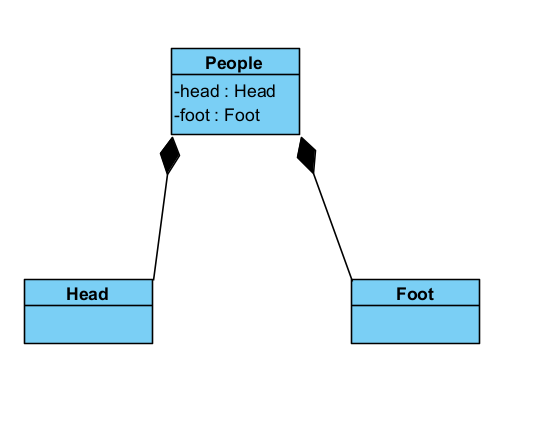

示例代码

public class Person {
    private Head head = new Head();
    private Foot foot = new Foot();
}

public class Head {
}

public class Foot {
}

image-20241103171111415

四、常用的UML绘图工具

Visual Paradigm, ProcessOn, Microsoft Visio, 百度脑图

本篇使用了 百度脑图 和 Visual Paradigm
