环境
一、运行时数据区结构
二、线程
1. 1. JVM线程概述
2. 2. JVM系统线程
三、程序计数器(PC寄存器)

环境

系统 : Windows 10
JDK : 1.8

一、运行时数据区结构

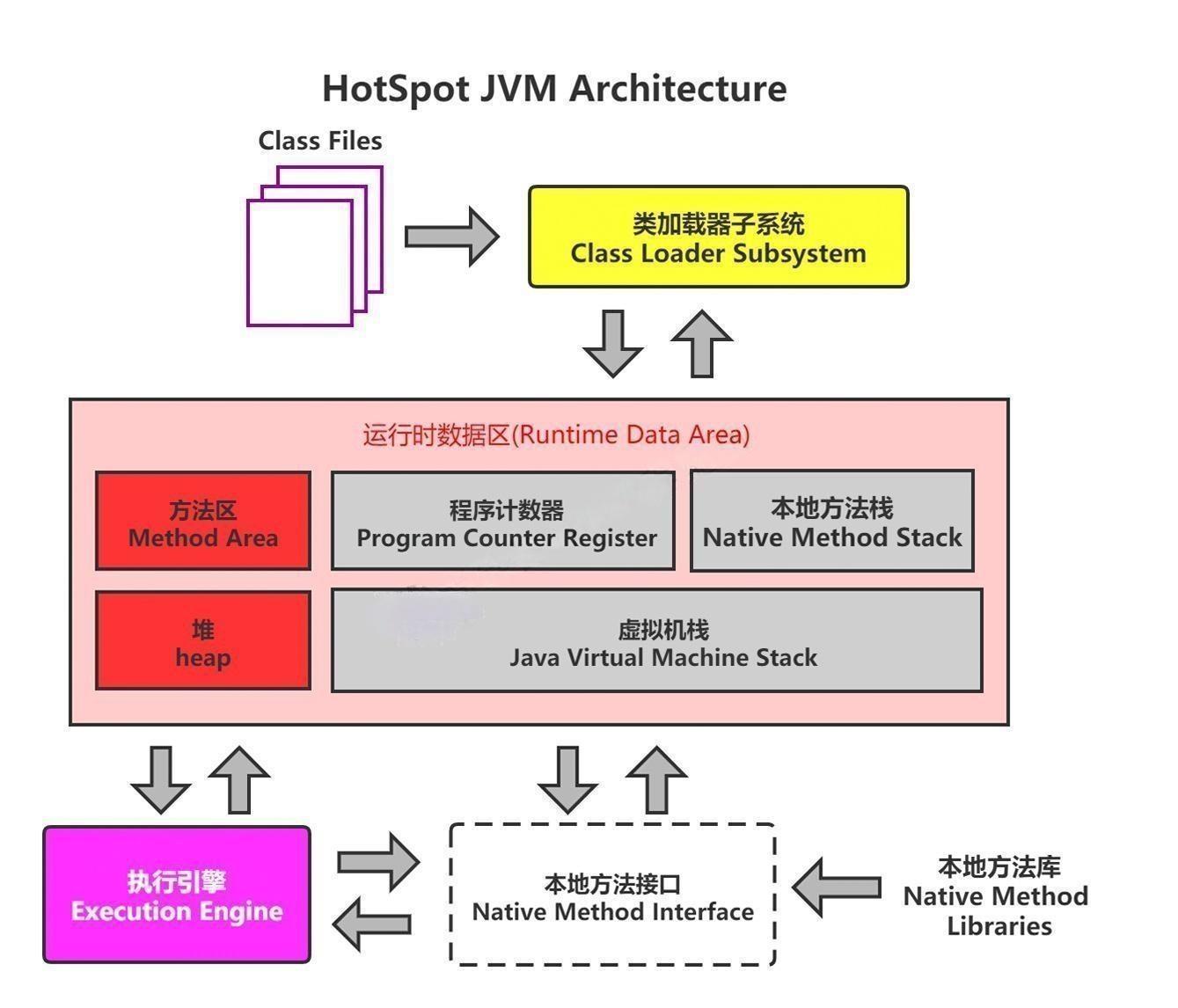

JVM架构-简图

1. 运行时数据区与内存

内存是非常重要的系统资源，是硬盘和 CPU 的中间仓库及桥梁，承载着操作系统和应用程序的实时运行。 JVM 内存布局规定了 Java 在运行过程中内存申请、分配、管理的策略，保证了 JVM 的高效稳定运行。不同的 JVM 对于内存的划分方式和管理机制存在着部分差异。结合 JVM 虚拟机规范，来探讨一下 经典的 JVM 内存布局：

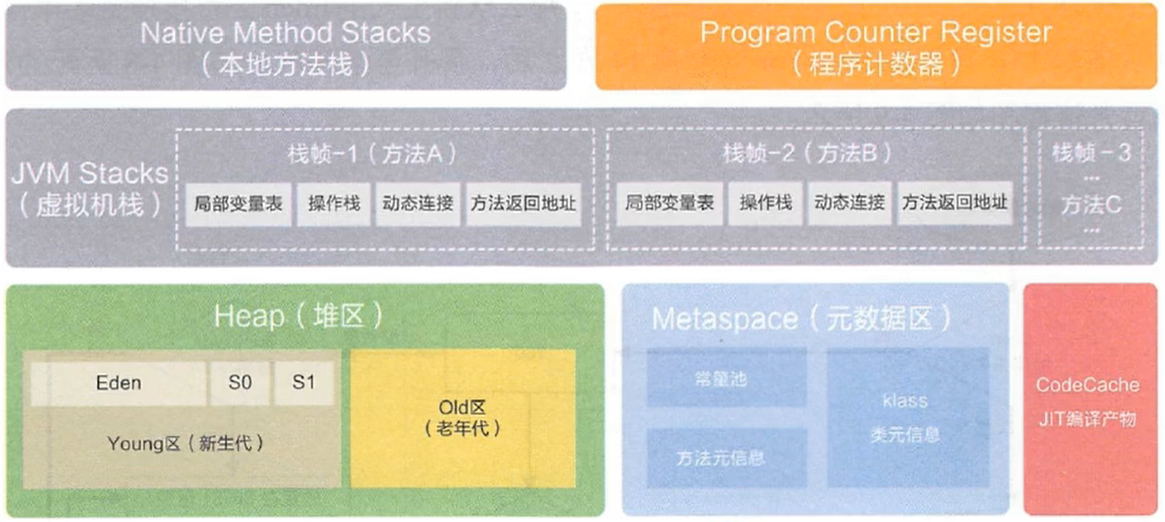

jvm内存布局

2. 线程的内存空间

Java 虚拟机定义了若干种程序运行期间会使用到的运行时数据区，其中有一些会随着虚拟机启动而创建，随着虚拟机退出而销毁。另外一些则是与线程一一对应的，这些与线程对应的数据区域会堕着线程开始和结束而创建和销毁。

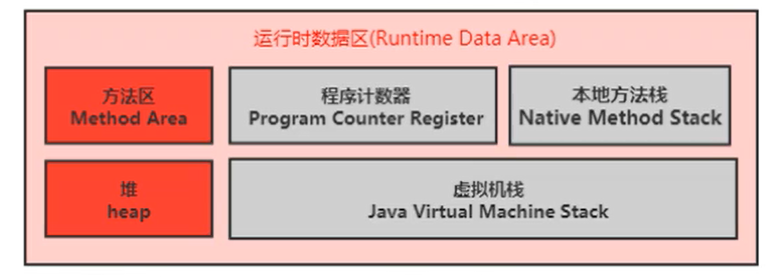

如下图，灰色的为单独线程私有的，红色的为多个线程共享的。即：

每个线程：独立包括程序计数器、栈、本地方法栈。
线程间共享：堆、堆外内存（永久代或元空间、代码缓存）

运行时数据区

关于线程间共享的说明：

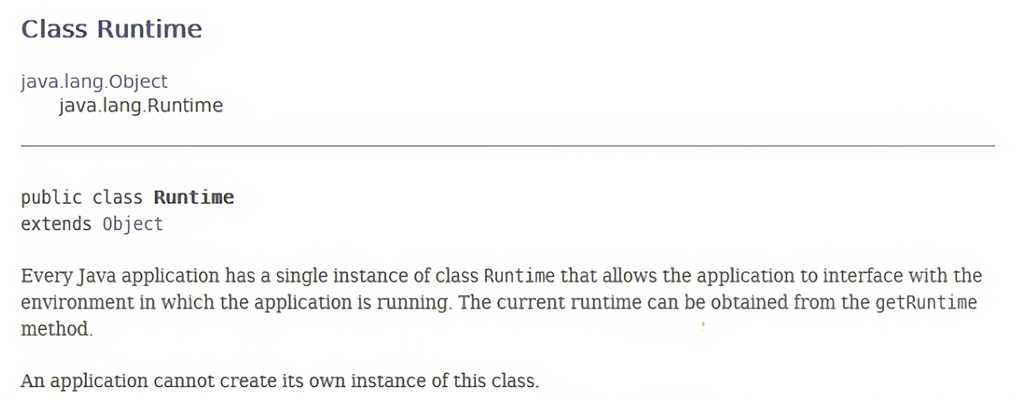

3. Runtime类

每个 JVM 只有一个 java.lang.Runtime 实例，即为运行时环境。

Runtime

二、线程

1. JVM线程概述

线程是一个程序里的运行单元。 JVM 允许一个应用有多个线程并行的执行。
在 HotSpot JVM 里，每个线程都与操作系统的本地线程直接映射。
- 当一个 Java 线程准备好执行以后，此时一个操作系统的本地线程也同时创建。 Java 线程执行终止后，本地线程也会回收。
操作系统负责所有线程的安排调度到任何一个可用的 CPU 上。一旦本地线程初始化成功，它就会调用 Java 线程中的 java.lang.Thread#run 方法。
Java 中线程分为 守护线程 和 用户线程 两类

2. JVM系统线程

如果你使用 jconsole 或者是任何一个调试工具，都能看到在后台有许多线程在运行。这些后台线程不包括调用 public static void main(String []) 的 main 线程以及所有这个 main 线程自己创建的线程。

这些主要的后台系统线程在 HotSpot JVM 里主要是以下几个：

虚拟机线程：这种线程的操作是需要 JVM 达到安全点オ会出现。这些操作必须在不同的线程中发生的原因是他们都需要 JVM 达到安全点，这样堆才不会变化。这种线程的执行类型包括 “stop-the-world” 的垃圾收集，线程栈收集，线程挂起以及偏向锁撒销。
周期任务线程：这种线程是时间周期事件的体现（比如中断），他们一般用于周期性操作的调度执行。
GC 线程：这种线程对在 JVM 里不同种类的垃圾收集行为提供了支持。
编译线程：这种线程在运行时会将字节码编译成到本地代码。
信号调度线程：这种线程接收信号并发送给 JVM ，在它内部通过调用适当的方法进行处理。

三、程序计数器(PC寄存器)

1. PC寄存器介绍

oracle官网介绍

运行时数据区

JVM 中的程序计数寄存器（ Program Counter Register ）中， Register 的命名源于 CPU 的寄存器，寄存器存储指令相关的现场信息。 CPU 只有把数据装载到寄存器才能够运行。这里，并非是广义上所指的物理寄存器，或许将其翻译为 PC 计数器（或指令计数器）会更加贴切（也称为程序钩子），并且也不容易引起一些不必要的误会。 JVM 中的 PC 寄存器是对物理 PC 寄存器的一种抽象模拟

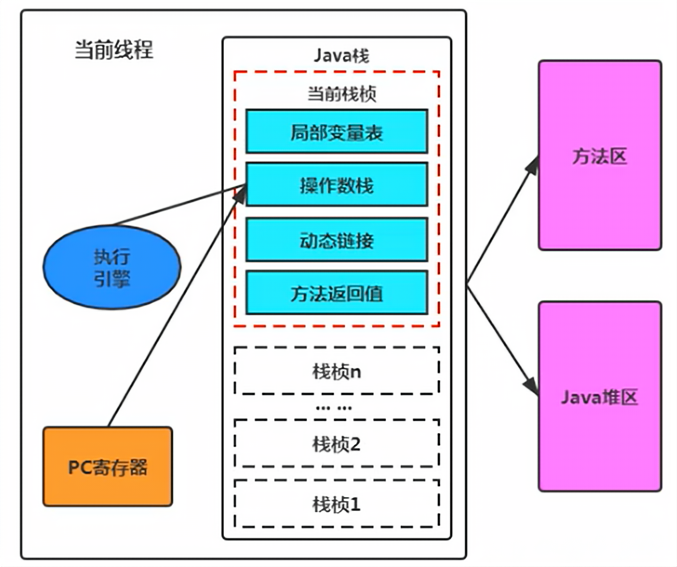

1.1 PC寄存器的作用

PC 寄存器用来存储指向下一条令的地址也即将要执行的指令代码。由执行引擎读取下一条指令。

PC寄存器

它是一块很小的内存空间，几乎可以忽略不记。也是运行速度最快的存储区域。
在 JVM 规范中，每个线程都有它自己的程序计数器，是线程私有的，生命周期与线程的生命周期保持一致。
任何时间一个线程都只有一个方法在执行，也就是所谓的当前方法。程序计数器会存储当前线程正在执行的 Java 方法的 JVM 指令地址；或者，如果是在执行 native 方法，则是未指定值（ undefined ）。
它是程序控制流的指示器，分支、循环、跳转、异常处理、线程恢复等基础功能都需要依赖这个计数器来完成。
字节码解释器工作时就是通过改变这个计数器的值来选取下一条需要执行的字节码指令。
它是唯一一个在 Java 虚拟机规范中没有规定任何 OutOfMemoryError 情况的区域。

2. 示例解读PC寄存器工作原理

public class PCRegisterTest {

    public static void main(String[] args) {
        int i = 10;
        int j = 20;
        int k = i + j;

        String s = "abc";
        System.out.println(i);
        System.out.println(k);

    }
}

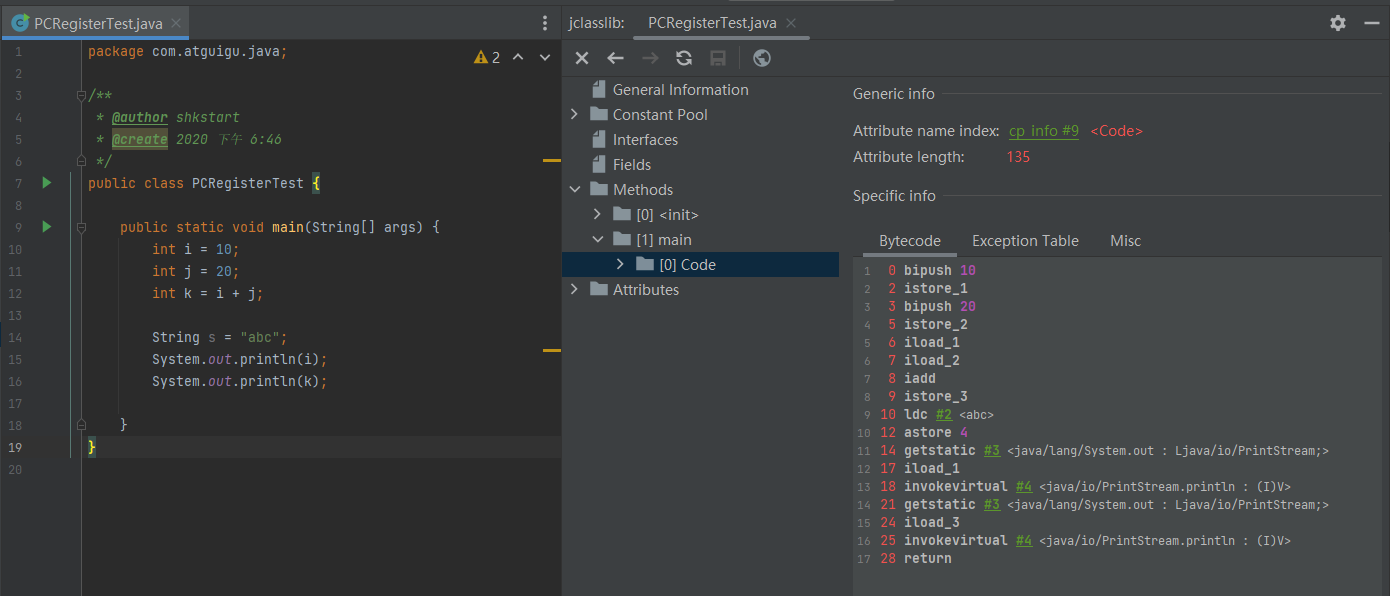

查看字节码

 0 bipush 10
 2 istore_1
 3 bipush 20
 5 istore_2
 6 iload_1
 7 iload_2
 8 iadd
 9 istore_3
10 ldc #2 <abc>
12 astore 4
14 getstatic #3 <java/lang/System.out : Ljava/io/PrintStream;>
17 iload_1
18 invokevirtual #4 <java/io/PrintStream.println : (I)V>
21 getstatic #3 <java/lang/System.out : Ljava/io/PrintStream;>
24 iload_3
25 invokevirtual #4 <java/io/PrintStream.println : (I)V>
28 return

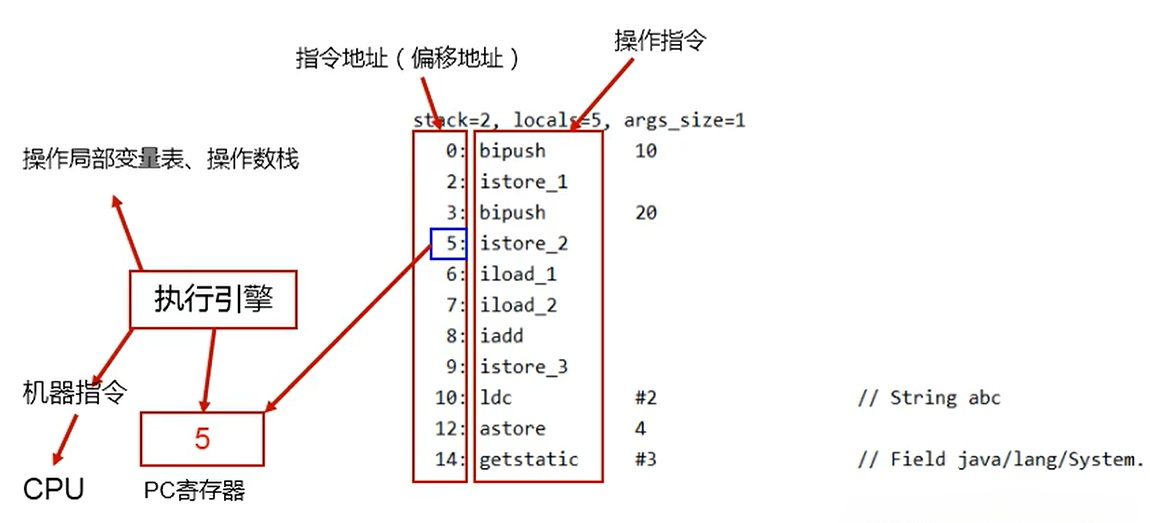

左边的数字代表指令地址（指令偏移），即 PC 寄存器中可能存储的值，然后执行引擎读取 PC 寄存器中的值，并执行该指令

PC寄存器工作原理1

3. 常见问题

使用PC寄存器存储字节码指令地址有什么用呢？ 为什么使用 PC 寄存器来记录当前线程的执行地址呢？

因为CPU需要不停的切换各个线程，这时候切换回来以后，就得知道接着从哪开始继续执行
JVM的字节码解释器就需要通过改变PC寄存器的值来明确下一条应该执行什么样的字节码指令

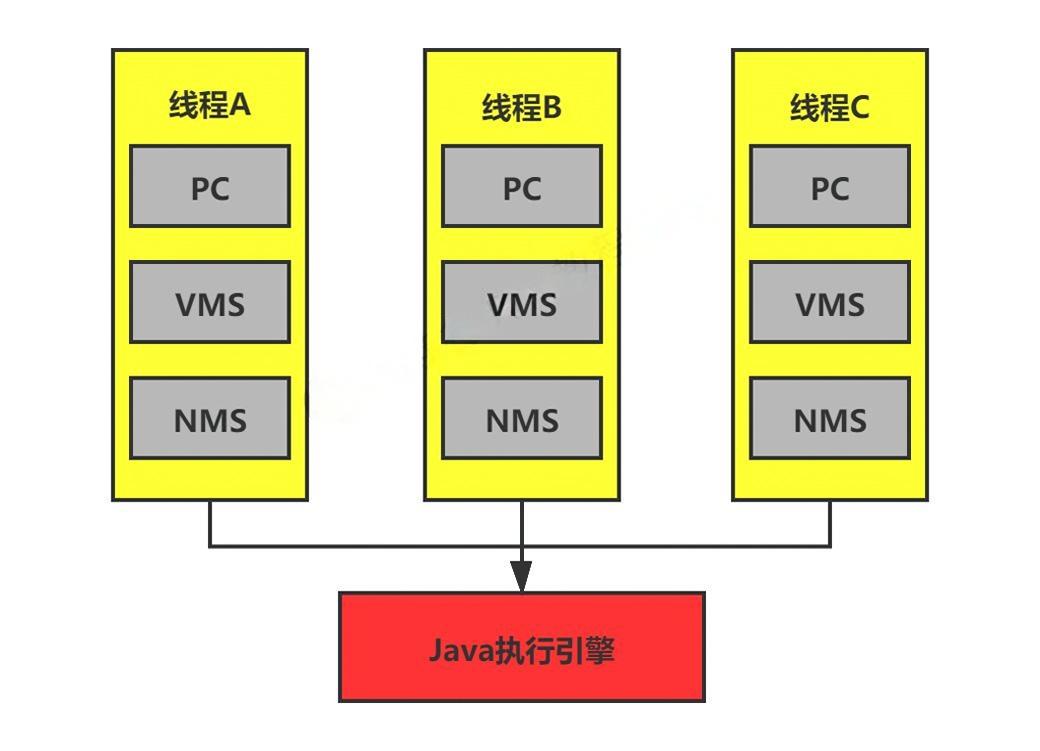

PC寄存器为什么被设定为私有的？

我们都知道所谓的多线程在一个特定的时间段内只会执行其中某一个线程的方法，CPU会不停地做任务切换，这样必然导致经常中断或恢复，如何保证分毫无差呢？为了能够准确地记录各个线程正在执行的当前字节码指令地址，最好的办法自然是为每一个线程都分配一个PC寄存器，这样一来各个线程之间便可以进行独立计算，从而不会出现相互干扰的情况。
由于CPU时间片轮限制，众多线程在并发执行过程中，任何一个确定的时刻，一个处理器或者多核处理器中的一个内核，只会执行某个线程中的一条指令。
这样必然导致经常中断或恢复，如何保证分毫无差呢？每个线程在创建后，都会产生自己的程序计数器和栈帧，程序计数器在各个线程之间互不影响。

4. CPU 时间片

CPU时间片即CPU分配给各个程序的时间，每个线程被分配一个时间段，称作它的时间片。
在宏观上：我们可以同时打开多个应用程序，每个程序并行不悖，同时运行。
但在微观上：由于只有一个CPU，一次只能处理程序要求的一部分，如何处理公平，一种方法就是引入时间片，每个程序轮流执行。

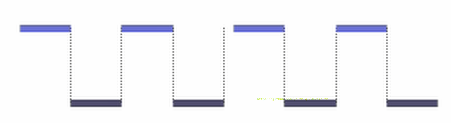

CPU时间片

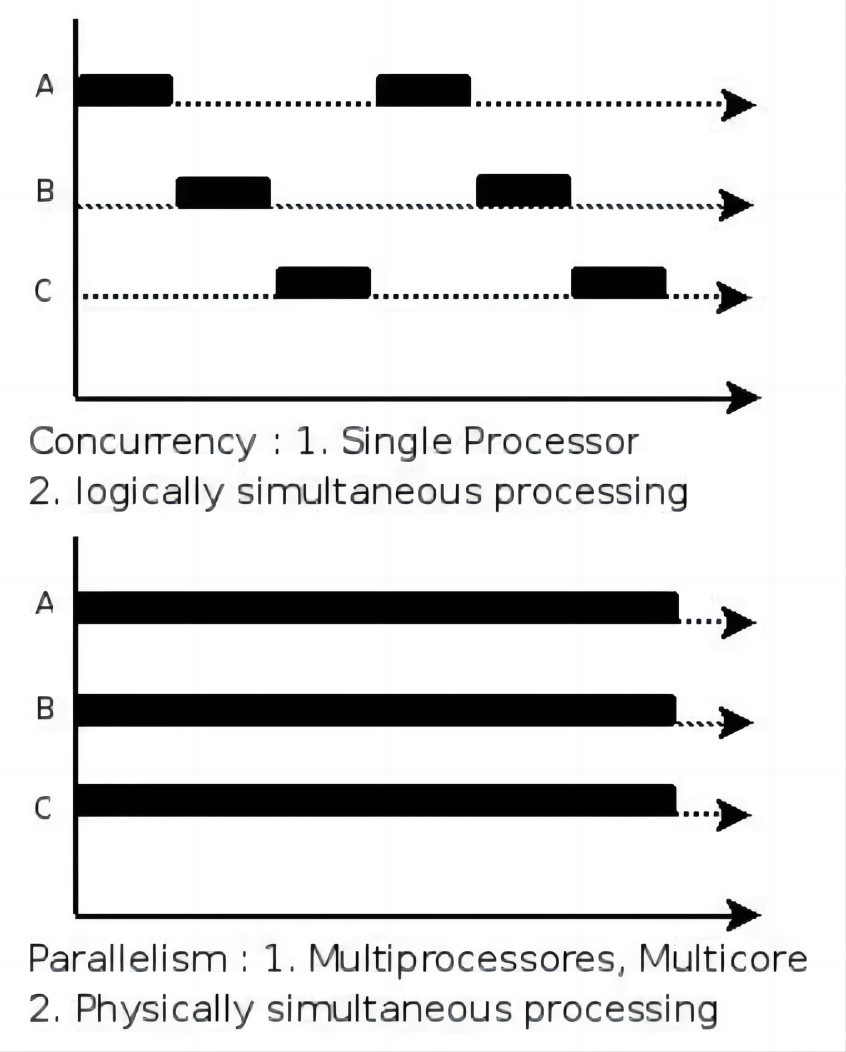

5. 理解串行、并行、并发

串行：即顺序执行
并发（Concurrent），在操作系统中，是指一个时间段中有几个程序都处于已启动运行到运行完毕之间，且这几个程序都是在同一个处理机上运行。
并行（Parallel），当系统有一个以上CPU时，当一个CPU执行一个进程时，另一个CPU可以执行另一个进程，两个进程互不抢占CPU资源，可以同时进行，这种方式我们称之为并行(Parallel)。其实决定并行的因素不是CPU的数量，而是CPU的核心数量，比如一个CPU多个核也可以并行。
